金属标定板 不透光无反光标定板 棋盘格标定板rs-20
作者:昆山瑞视仪器设备有限公司 发布日期:2018-01-17 01:15:46
rs-3 56x47 36x27 3x3 12x9 ±0.01 航空氧化铝
rs-5 100x80 60x45 5x5 12x9 ±0.01 航空氧化铝
rs-10 160x130 120x90 10x10 12x9 ±0.01 航空氧化铝
rs-15 220x170 180x135 15x15 12x9 ±0.01 航空氧化铝

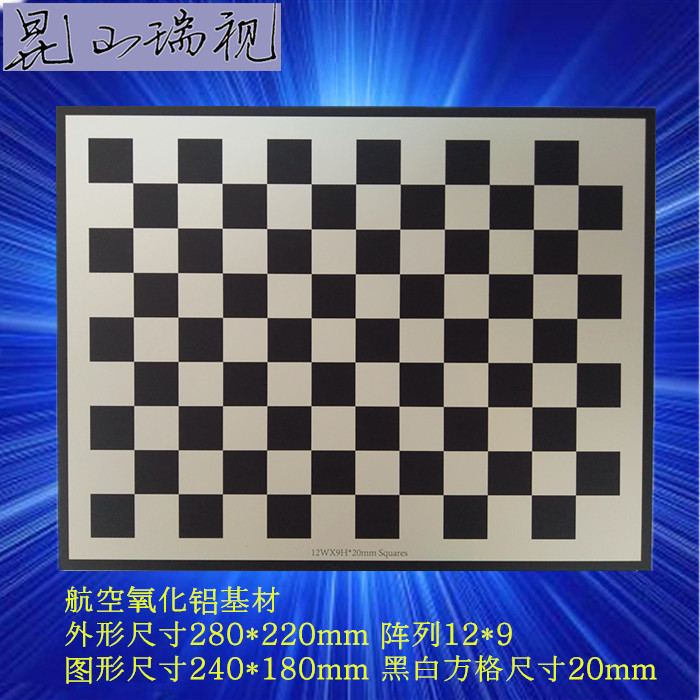

rs-20 280x220 240x180 20x20 12x9 ±0.01 航空氧化铝
rs-25 330x260 300x225 25x25 12x9 ±0.01 航空氧化铝
rs-30 400x300 360x270 30x30 12x9 ±0.01 航空氧化铝
rs-40 520x400 480x360 40x40 12x9 ±0.01 航空氧化铝
rs-50 650x500 600x450 50x50 12x9 ±0.01 航空氧化铝
rs-50l 800x600 750x550 50x50 15x11 ±0.01 航空氧化铝
rs-100 820x620 800x600 100x100 8x6 ±0.01 航空氧化铝
rs-100 1020x720 1000x700 100x100 10x7 ±0.01 航空氧化铝
瑞视以上是常用规格,产品众多不一一列出,可按照图纸要求订做

行业应用
opencv标定板是为高校、研究单位和机器视觉集成商研制的高精度标定工具,通过开源的opencv标定软件能够方便的获得相机的标定结果数据,确认光学系统的性能,确定摄像镜头分辨率。经典棋盘格标定板,可兼容于大多数图像处理算法的标定算法


昆山瑞视标定板的应用
1.在机器视觉中、图像测量、摄影测量、三维重建等应用、镜头畸变校正。
2.确定物理尺寸和图像像素间的换算关系。
3.确定空间物体表面某点的三维几何位置与其在图像中对应点之间的相互关系,建立相机成像的几何模型
怎样选择合适的标定
根据视场大小选择合适的标定板,opencv标定板建议标定板图案尺寸为视场的1/2左右,标定板图形数量按要求而定,opencv可支持传统halcon标定板。halcon文档中建议标定板图案尺寸至少要大于1/4视场,小于整个视场,拍摄15-20幅标定图像;个人建议标定板图案大于1/3视场,小于整个视场,标定图像数量视要求而定;对于halcon12版本的标定板,建议标定板图案大于视场区域,不同姿态标定图像5幅左右;halcon12版本的标定板目前只支持halcon12,但halcon12版软件可使用之前版本的标定板。

1.  昆山瑞视接受非标准标定板定制,只要您提供图纸或者参数即可,免费为您绘制工程图纸;
2.  非标准标定板定制的费用一般会比常规的高些(如果批量价格从优),标准板能用请尽量选择标准标定板;
3.  图纸确定后,3-5个工作日即可完成标定板的制作;
4.  标定板的图案尺寸公差保证±10μm,标定板外形尺寸公差±(1-2)mm;
5. 标定板有不同材料,可根据不同需求选择,比如航空氧化铝(漫反射,不透光,无反光,耐摔耐磨),玻璃材料(透光,反光,精度达0.001mm,易碎),热线18626117393
